Démontage d'un objectif Minolta MC 135mm 2.8 premier modèle.
Partie arrière.

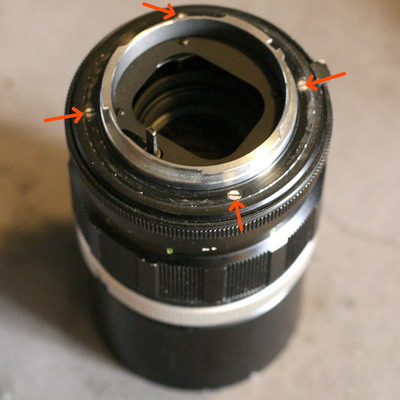

Dévisser les 4 vis plates. La baïonnette se retire.

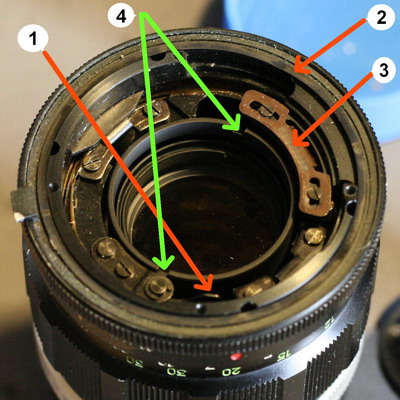

1- Ergot de pleine ouverture.
2- Rainure ou se placent les 2 cales métalliques.
3- Réglage de la transmission du diaphragme pour le couplage.
4- Encoche par lequel le fût arrière se dévisse.

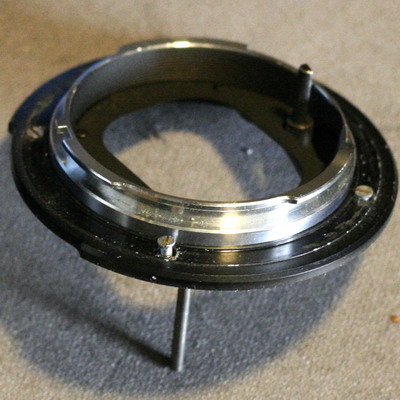

Première photo: Monture avec son ergot.

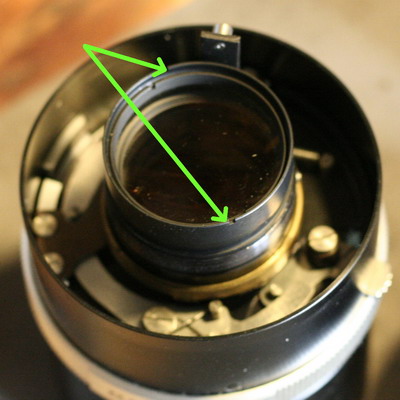

Deuxième photo: Encoche pour le dévissage du groupe optique arrière.

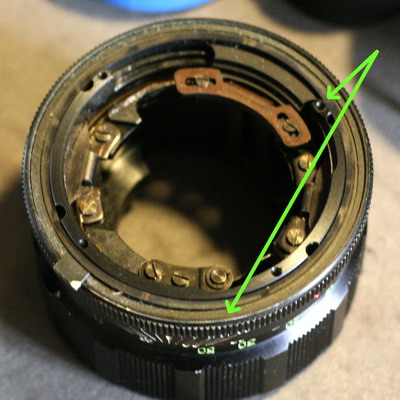

Première photo: Localisation des 2 anneaux métalliques servant de cales.

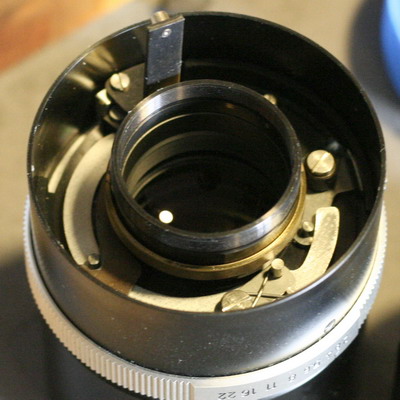

Deuxième photo: Groupe optique arrière et bloc mécanique arrière retiré.

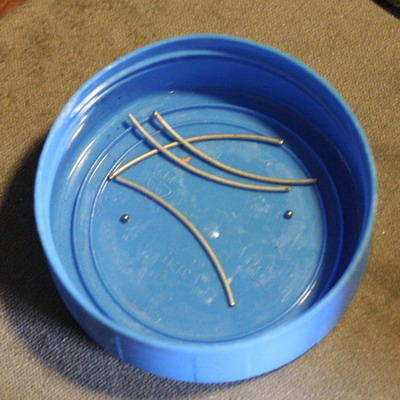

Première photo: Tiges métalliques (6) et billes (6) servant de roulement et situé sous la bague de transmission du diaphragme, qu'il ne faut pas confondre avec la bague de diaphragme, qui, elle, est située plus en avant sur l'objectif.

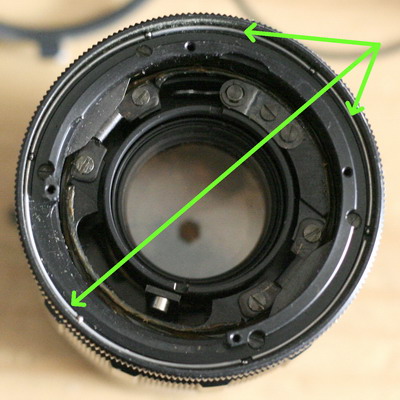

Deuxième photo: Gorge dans laquelle se placent les éléments précédents.

Pour le remontage, suivre la procédure inverse.....
